Vom Gedanken zum gedruckten Teil

Eigene Konstruktionen & 3D-Druck-Projekte

Hier zeige ich einige Modelle, die ich selbst konstruiert und anschließend im 3D-Druck umgesetzt habe. Kein Hochglanz-CAD-Portfolio, sondern praktische Ideen, Versuche und Lösungen, die im Alltag entstanden sind.

Man lernt durch Machen: konstruieren, drucken, ausprobieren, ändern – und beim nächsten Modell wieder etwas dazulernen.

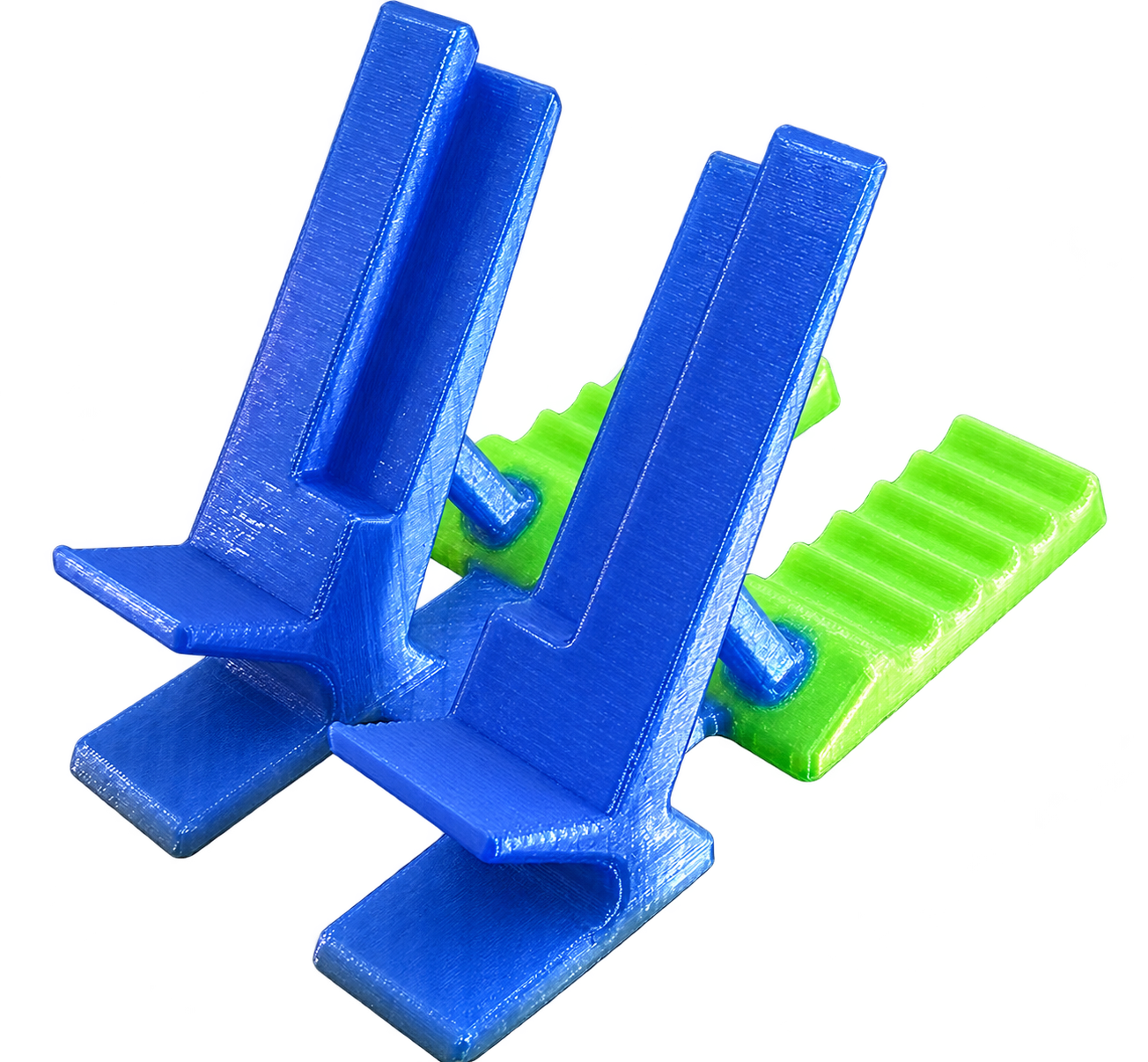

Freigestellte zweifarbige Smartphone-Halterung aus eigener Konstruktion CAD-Modell der Smartphone-Halterung Bemaßte Seitenansicht der Smartphone-Halterung

Aktuelles Beispiel

Vom CAD-Modell zum fertigen Druck

Ein gutes Beispiel sind meine Smartphone-Halter. Die Grundidee ist einfach: Das Smartphone soll stabil stehen, ein Ladekabel soll angeschlossen bleiben können und Zubehör wie ein PopSocket soll möglichst wenig stören.

Mit der Zeit sind daraus mehrere Varianten entstanden. Unterschiedliche Höhen, schmalere und breitere Ausführungen, mehr Freiraum für Zubehör und Versionen mit zusätzlicher Stiftablage kamen nach und nach dazu.

Die Modelle habe ich in SolidWorks konstruiert, als STEP in den Slicer übernommen und anschließend selbst gedruckt und praktisch ausprobiert. Die veröffentlichten Varianten sind so aufgebaut, dass sie ohne Stützstrukturen gedruckt werden können.

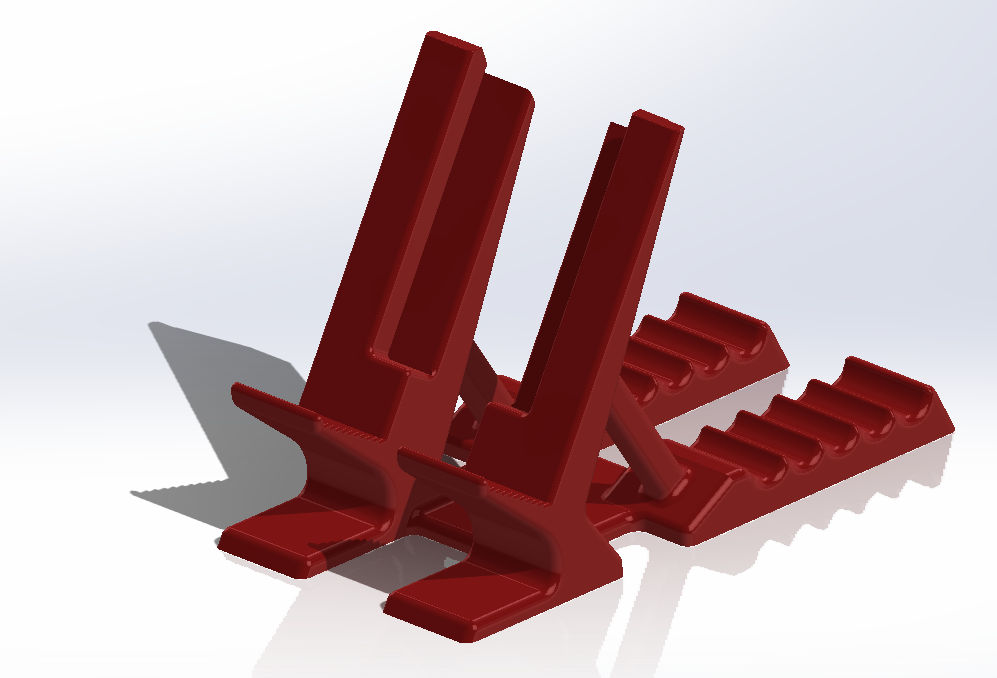

Gerendertes CAD-Modell der Smartphone-Halterung
CAD-Modell. Die Form vor dem Druck – Auflagen, Verstrebungen und die geteilte Bauform sind bereits zu erkennen.

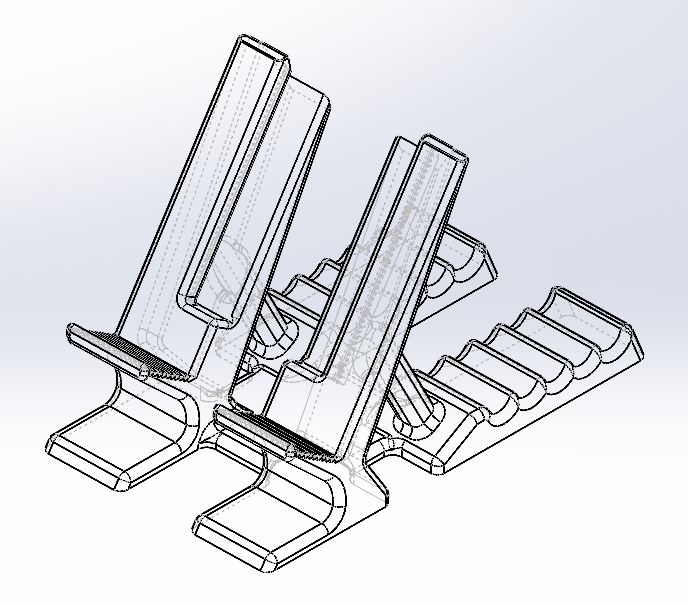

Technische Drahtansicht der Smartphone-Halterung
Technische Ansicht. Konturen, Übergänge und Verstrebungen lassen sich hier besonders gut nachvollziehen.
Bemaßte Seitenansicht der Smartphone-Halterung
Seitenansicht mit Maßen. Höhe, Gesamtlänge, Auflage und Winkel der Grundkonstruktion im Überblick.

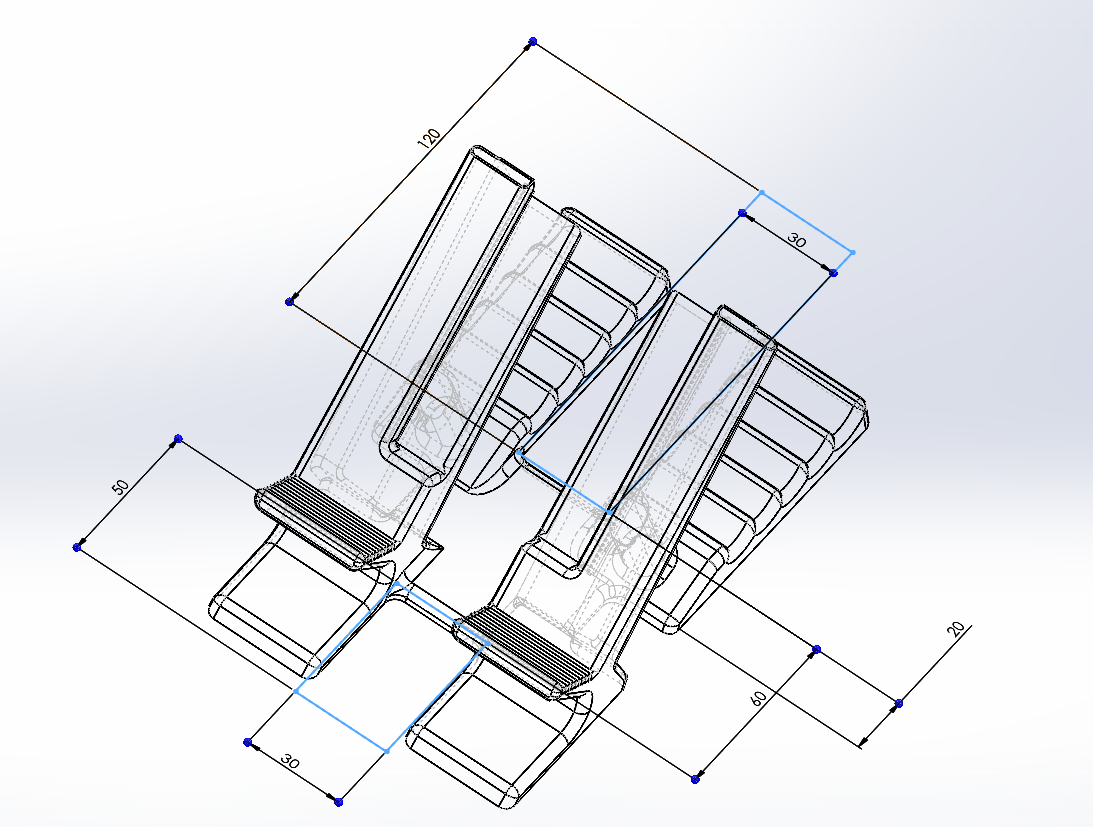

Bemaßte isometrische Ansicht der Smartphone-Halterung
Isometrische Ansicht. Weitere wichtige Abmessungen und Abstände der Konstruktion.

Warum die Details so sind

Kleine Änderungen haben oft einen praktischen Grund

Bei solchen Modellen entsteht vieles erst durch Benutzung und Rückmeldungen. Unter der Smartphone-Auflage ist Platz für ein Ladekabel. Bei breiteren Varianten schafft der mittlere Freiraum Platz für PopSockets oder ähnliches Zubehör. Andere Versionen sind höher oder besitzen eine Stiftablage.

Nicht jedes Modell entsteht auf Anhieb. Manchmal zeigt erst der erste Druck, dass ein Kabel mehr Platz braucht, eine Auflage anders geformt sein sollte oder eine weitere Variante sinnvoll ist. Genau dieses Ausprobieren gehört für mich dazu.

Zum Nachdrucken

Einige Modelle stelle ich auf MakerWorld bereit

Die Smartphone-Halter-Kollektion ist dort mit mehreren Varianten und getrennten Druckprofilen für PLA und PETG veröffentlicht. Weitere eigene Konstruktionen können später auf dieser Seite dazukommen.

Mein MakerWorld-Profil 3D-Druck ansehen CAD & Prototyping ansehen
